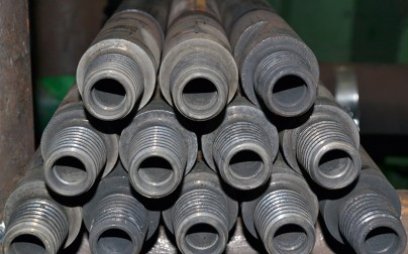

ТБСО
(трубы бурильные стальные облегченные с приваренными замками)
1 / 1
ТБСО
Трубы бурильные стальные облегченные с приваренными замками ТБСО предназначены для бурения поисковых и неглубоких (до 300 м) геологоразведочных скважин. Являются аналогом ТБСУ с приваренными замками и отличаются от них тем, что имеют меньшую массу за счет применения специальной резьбы (Сп.К) и уменьшенной толщины стенки. Глубина бурения: до 300 м.
Обладая уменьшенной массой, сравнимой с массой легкосплавных труб ТБЛ, и благодаря поверхностному упрочнению тела, они сочетают в себе преимущества труб ТБСУ и ТБЛ и, в отличие от последних, могут успешно применяться в сложных геолого-технических условиях, в особенности при бурении в породах повышенной абразивности.
Трубы изготавливаются из стали 45, приварные замки - из стали 40ХН (по согласованию с заказчиком - из стали 40Х).
| Обозначение типоразмера | Наружный диаметр трубы D, мм | Толщина стенки S, мм | Наружный диаметр замка D1, мм | Внутренний диаметр замка d, мм | Резьба специальная коническая | Длина трубы в сборе L, м | Расчетная масса трубы, кг | Момент затяжки резьбового соединения, Нм (±5%) |
| ТБСО-24 | 24 | 2,5 | 24,5 | 9 | СпК-18 | 0,83 | 1,42 | 100 |
| ТБСО-34 | 34 | 3,5 | 34,5 | 16 | СпК-27 | 1 | 3,29 | 500 |
| ТБСО-43 | 43 | 3,5 | 43,5 | 22 | СпК-34 | 1 | 4,18 | 1000 |
| 1,5 | 5,88 | |||||||
| 3 | 11,0 | |||||||
| ТБСО-55 | 55 | 3,5 | 55,5 | 32 | СпК-45 | 1 | 5,95 | 1800 |
| 4,5 | 1,5 | 8,17 | ||||||
| 3 | 14,83 | 1800 |
