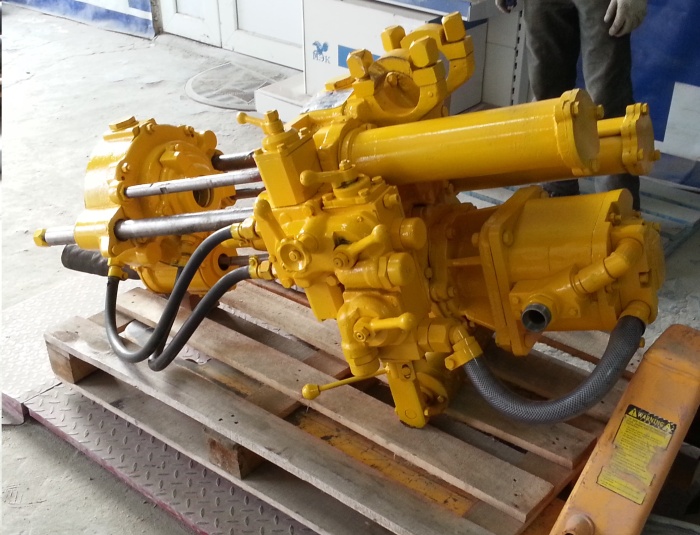

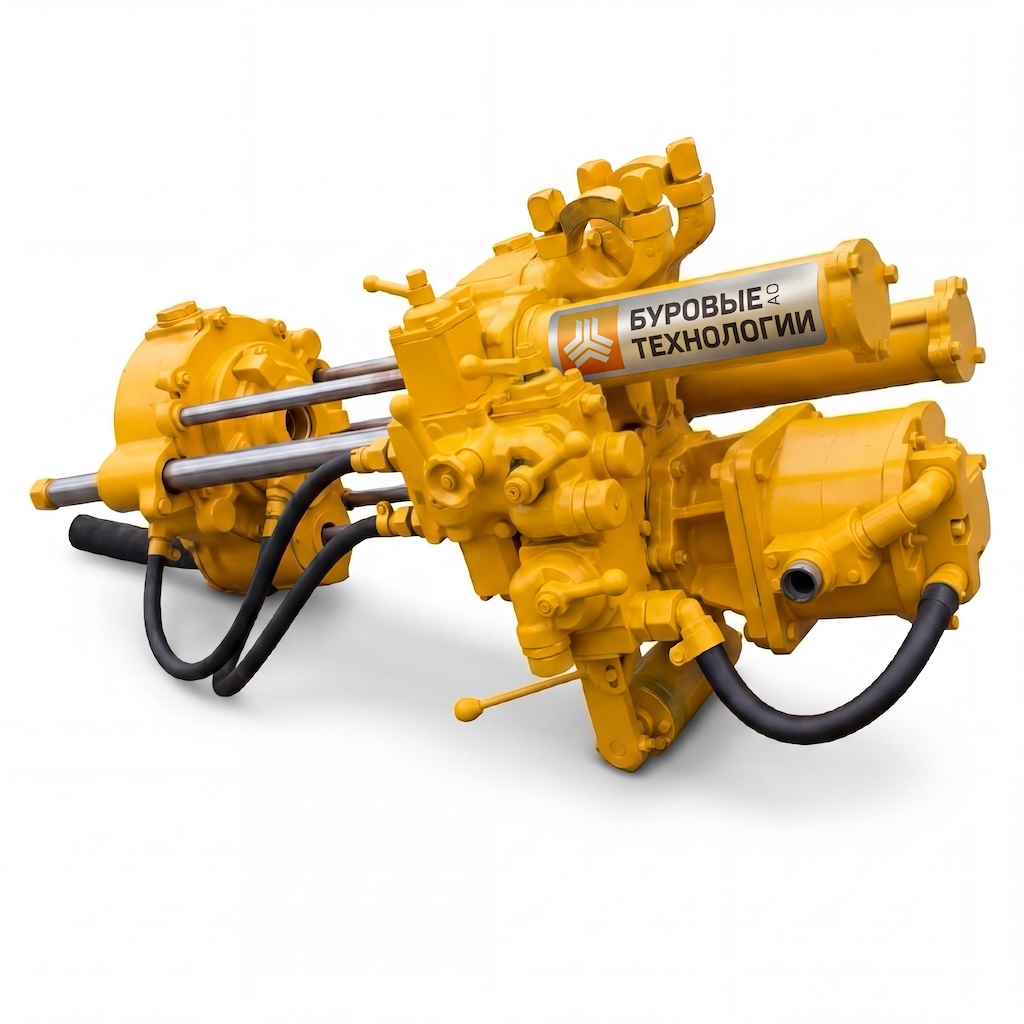

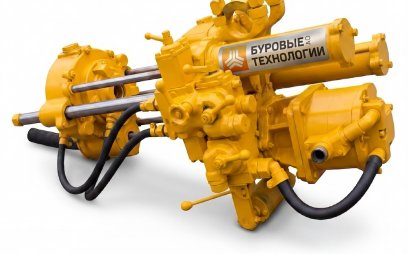

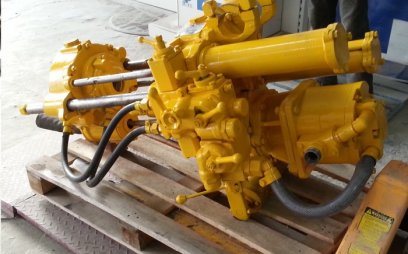

НКР100МВА

Станок буровой подземный НКР100МВА с пневмоприводом вращателя отличаются высокой надёжностью и простотой управления.

Предназначен для бурения взрывных скважин круговым веером в породах с коэффициентом крепости от 6 до 20 единиц по шкале профессора М. М. Протодьяконова в подземных условиях.

Направление бурения: круговой веер
Диаметр податчика 95 мм, количество податчиков 4 шт.
Расход воздуха 10 м3/мин

Станок состоит из следующих основных узлов: колонки распорной, редуктора с пневмозахватом и двигателем, патрона подающего, пульта управления, става штанг, шламоотвода, ограждения штанги и соединительных рукавов. Два пневматических цилиндра подачи позволяют бурить скважины диаметром 110 мм глубиной до 50 м. Бурение осуществляется ударно-вращательным способом: пневмоударником, навинченным настав штанг. Пневмоударник работает на воздушно-водяной смеси при давлении сжатого воздуха 0,5-0,7 МПа. Вращение и подача става штанг осуществляется непрерывно с помощью последовательных перехватов пневматических зажимных устройств подающего патрона и редуктора с пневмозахватом. Перехват става штанг осуществляется автоматически с пульта управления, клапанов прямого и обратного хода.
Станок комплектуется штангами, пневмоударником, буровой коронкой и ЗИП.
