БУ-20-2АМ
(буровая установка)
1 / 1

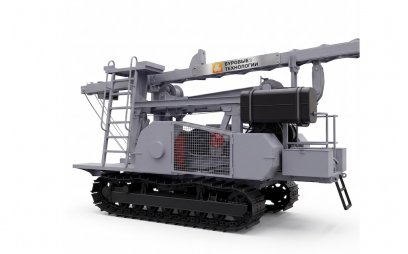

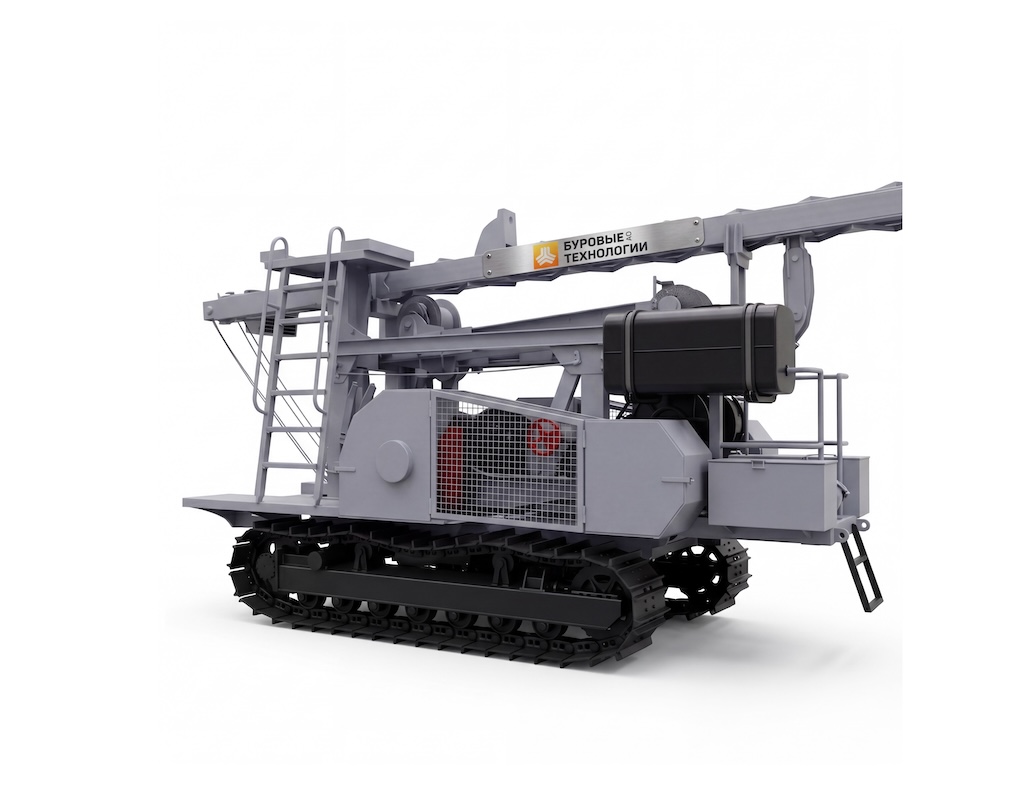

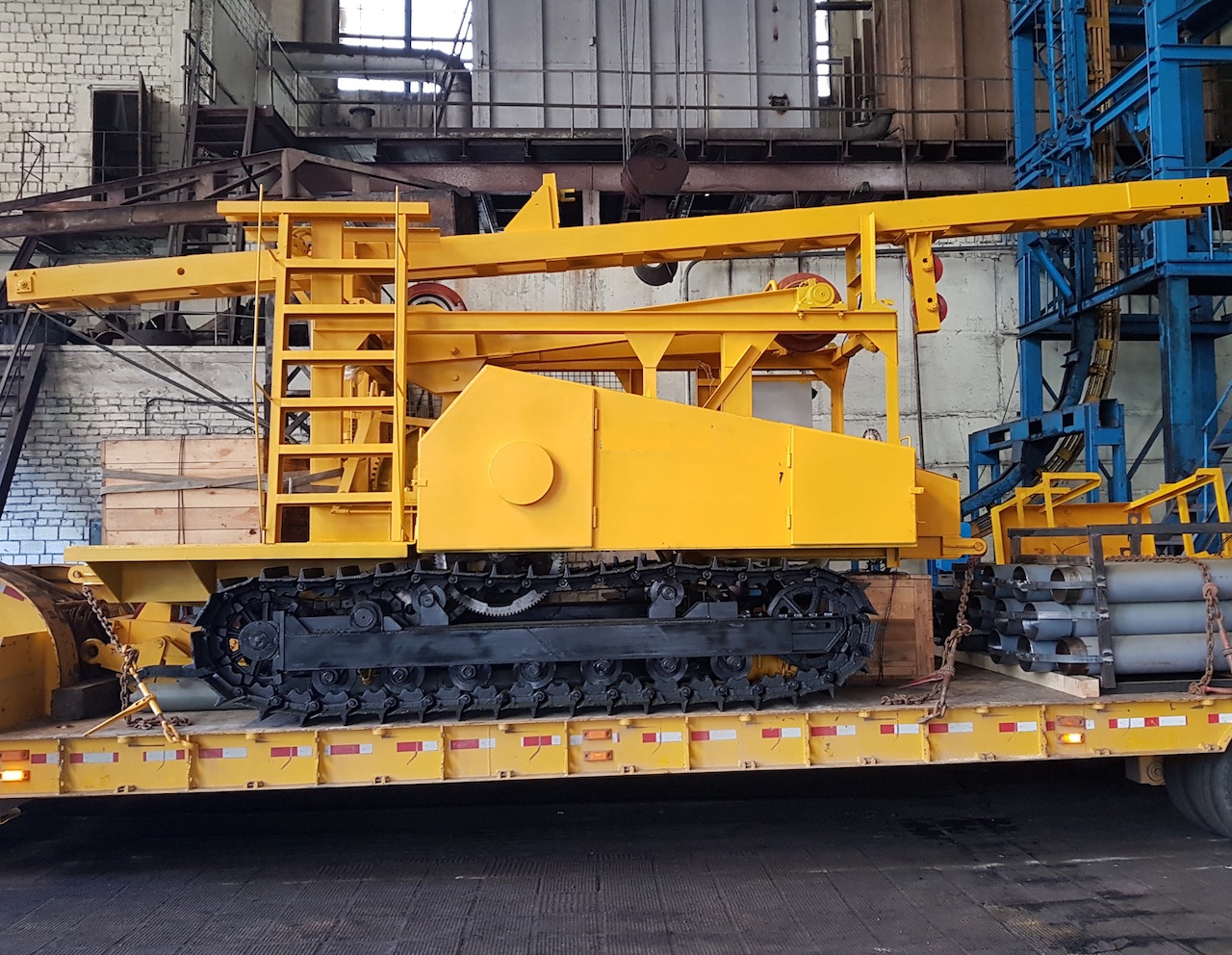

БУ-20-2АМ
Станок ударно–канатного бурения БУ–20–2АМ предназначен для бурения вертикальных скважин диаметром до 400 мм в грунтах различного гранулометрического состава, а так же в вечномерзлых грунтах.
Область применения – предназначен для бурения геологоразведочных, артезианских и других скважин. По условиям эксплуатации в части воздействия климатических факторов станок предназначен для работы при температуре окружающей среды от +40 °С до -40 °С и относительной влажности 90%при 25 °С.
| Параметры и размеры станка БУ-20-2АМ | Значения |
|---|---|
| Наибольший диаметр бурения, мм | 300 |
| Наибольшая глубина бурения, м | 200 |
| Масса бурового снаряда, кг | 1200 |
| Число ударов бурового снаряда в минуту | 40-43 |
| Величина хода бурового инструмента, мм | 500 - 700 |
| Диаметр и марка каната инструментального: | 19,5 Л |
| желоночного: | 13 |
| Способ передвижения | Самоходный, гусеничный |
| Скорость передвижения, км/час | 0,9 |
| Удельное давление на грунт, кг/см2 | 0,45 |
| Габариты станка; транспортное положение: | |
| – длина с полной стрелой, м | 11,4 |
| – длина с разобранной стрелой, м | 8,24 |
| – ширина, м | 2,87 |
| – высота, м | 4,07 |
| рабочее положение: | |
| – длина, м | 5,39 |
| – ширина, м | 2,87 |
| – высота, м | 12,17 |
| Привод: | |
| Главный привод, электродвигатель 4МТ200LА6, N = | 22 кВт |
| n= | 980 об-1 |
| Лебедка подъема стрелы, электродвигатель АИР112МВ6, N = | 4,0 кВт |
| n= | 1000 об-1 |
| Параметры питающей сети: | |
| Напряжение на шинах распределительных устройств, кВ | 0,4+ 5% |
| Частота питающей сети, Гц | 50+2,5% |
| Мощность источника электроэнергии не менее, кВт | 50 |
| Масса станка кг | 12800 |
| Буровой инструмент | Вес, кг. |
|---|---|
| Башмак желонки Б81/7 | 4,6 |
| Желонка Б83 | 174,1 |
| Штанга БИ.01 | 340,0 |
| Ключ инструмент БИ.02.000 | 53,0 |
| Полуштанга БИ.03.01 | 270,0 |
| Вкладыш БИ.03.02 | 15 |
| Труба обсадная БИ.04.00 | 140,6 |
| Ниппель БИ.04.02 | 9,6 |
| Башмак БИ.05 | 9,3 |
| Башмак БИ.05 (усиленный) | 24 |
| Отбойник БИ.06.00 | 250,0 |
| Головка выбивная БИ.07 | 13,0 |
| Ерш однорог. БИ.09.00 | 45,0 |
| Ключ шарнир. БИ.10.00 | 18,9 |
| Замок канатный БИ.11.00 | 115,4 |
| Гильза БИ.11.02 | 3,4 |
| Головка забивная БИ.13.00 | 25,7 |
| 66,0 | |
| Хомут для труб БИ.23.00 | 28,0 |
| Ловильник БИ.24.00 | 125,3 |
| Плашка ловильника (комплект из 3 шт.) БИ.24.06 | 4,98 |
| Плашка ловильника (комплект из 3 шт.) БИ.24.08 | 9,9 |
| Плашка ловильника (комплект из 3 шт.) БИ.24.09 | 12,0 |
| Ножницы рабочие БИ.14.00.СБ | 168,1 |
| Шайба Г111/А3 | 0,7 |
| Гайка Г111/А4 | 1,2 |
| Шпилька резьбовая Г111/5 | 1,32 |
| Шпилька гладкая Г111А/6 | 0,98 |
| Корпус долота Г111/А1 | 84,0 |
| Лезвие плоское Г111/14 | 7,7 |
| Лезвие округляющее Г111/12 | 9,0 |
| Запчасти | Вес, кг. |
|---|---|
| Шестерня |
3,6 |
| Шестерня |
3,0 |
| Шестерня |
4,7 |
| Трак |
11,8 |
| Домкрат БУ.10.00Б | 24,3 |
| Блок желонки БУ.22.12.03 | 20,8 |
| Ролик поддерживающий |
4,0 |
| Втулка опор.рол |
1,8 |
| Валик трака |
1,0 |
| Вал.вед.звезд. |
25,7 |
| Ось опор.рол. |
3,2 |
| Шестерня (ударная без вала) |
180,0 |
| Колесо (ленивец) |
35,0 |
| Прицеп. |
95,0 |
| Диск основной |
14,5 |
| Балка ударная |
700,0 |
| Шестерня ударная с валом |
|
| Втулка конуса |
0,8 |
| Шатун |
74,0 |
| Блок ударной балки |
106,9 |
| Полуобод блока |
61,4 |
| Палец шатуна |
12,0 |
| Бугель |
5,6 |
| Лебедка жел. |
166,0 |
| Лебедка рабочая |
660,0 |
| Маховик |
394,0 |
| Муфта фрикционная |
47,2 |
| Амортизатор |
34,4 |
| Стрела |
1 040 |
| Колесо зубчатое (шестерня ударная гл.вала) |
22,0 |
| Головка стрелы |
233,0 |
| Ролик опорный |
10,0 |
| Полумуфта |
32,4 |
| Регулятор |
2,5 |
| Вал главный |
545,0 |
| Тележка |
3 628 |
| Диск прижимной |
11,3 |
| Лента тормозная |
13,9 |
| Лента тормозная |
15,7 |
| Звездочка ведомая |
27,9 |
| Ось поддерживающего ролика |
8,1 |
| Направляющее приспособление (колокол) |
73,9 |
| Полумуфта |
25,4 |
| Полумуфта |
20,8 |
| Лента тормозная |
2,6 |
| Вал ходовой |
141,0 |
| Шестерня |
87,1 |
| Колесо |
229,2 |
| Звездочка сдвоен |
49,3 |
| Колесо зубчатое (шестерня лебедки главного вала) |
11,5 |
| Блок стрелы (колесо) |
90,0 |
| Цепь 25 зв. б/ч | 35,3 |
| Цепь 35 зв. б/ч | 44,5 |
| Колесо зубчатое (шестерня ходовая главного вала) |
4,5 |
| Резина желоночная (шкив) | 10,0 |
| Электрощит станка |
90,0 |
| Звездочка ведущая |
44,8 |
| Ступица блока БУ.02.53А | 35,5 |
| Диск фрикционный (комплект из |
10,0 |
| Шкив мотора (60×250; 60×330) |
0,34 |
| Ремень Б©-5600 | 4,0 |
| Резина полуобода | 5,0 |
