СБШ-250-32
(станок буровой шарошечный)
1 / 3
СБШ-250-32
2 / 3
3 / 3

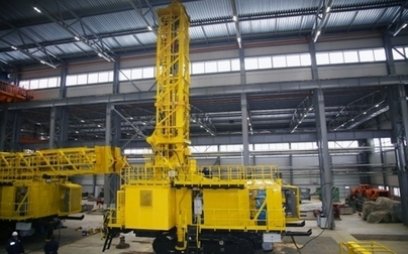

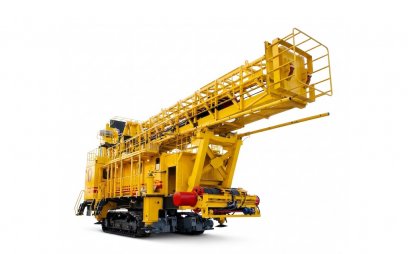

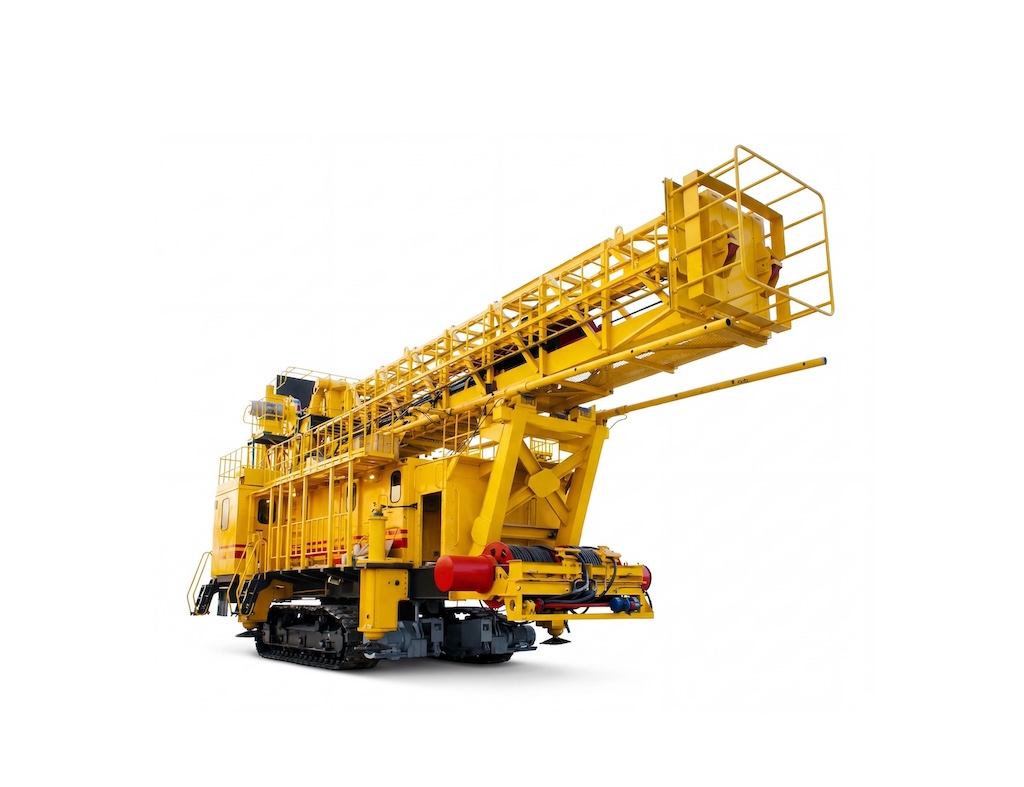

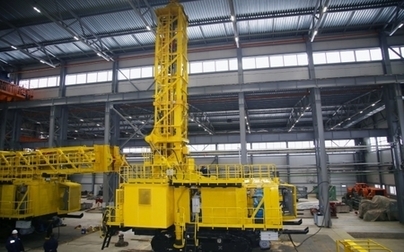

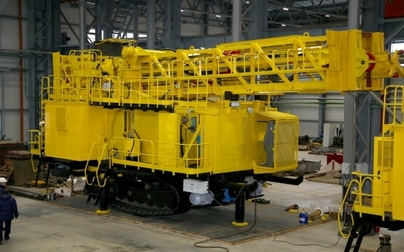

СБШ-250-32 представляет из себя маневренную самоходную буровую установку на гусеничном ходу с электроприводами хода и вращения бурового става, а также гидравлической подачей на забой.
Станок буровой шарошечный СБШ-250-32 предназначен для бурения вертикальных и наклонных (15˚ и 30˚ к вертикали) взрывных скважин при добыче полезных ископаемых открытым способом. Оборудование способно работать в климатических условиях от —40 °С до +40 °С и с породами при коэффициенте крепости 8-18 (по шкале проф. Протодьяконова).

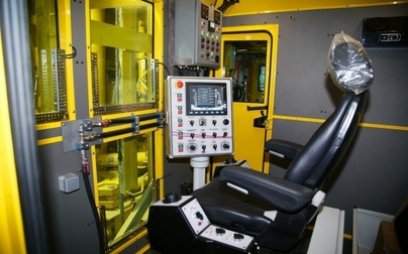

Удобные и безопасные условия для работы персонала обеспечивает просторная и комфортная кабина машиниста с кондиционером, виброзащищённым креслом и стёклами с электрообогревом. В кабине размещены все органы управления операциями бурения.
Взаимодействие механизмов и систем обеспечивают гидропривод, электропривод и гидропневматическая система. Все технологические процессы — бурение, замена долот, сборка-разборка бурового става — механизированы.
Технические характеристики станка бурового шарошечного СБШ-250-32
| ОСНОВНЫЕ ПАРАМЕТРЫ | ВЕЛИЧИНА |
| Диаметр скважины, мм | 215-250 |
| Глубина бурения, м | 32 |
| Угол наклона бурения | 0°, 15°, 30° |
| Усилие подачи (регулируемое), т | 0…30 |
| Ход подачи, м | 8 |
| Техническая производительность при крепости пород по шкале проф. М.М. Протодьяконова, м/ч:f=12-14, f=14-16, f=16-18 | 15; 12; 10 |
| Длина штанги, м | 8,2 – 9,85 |
| Верхний предел вращения бурового стана, об/мин. | 120 |
| Диаметр штанги, мм | В зависимости от диаметра бурения |
| Скорость подъема бурового снаряда, не менее, м/мин | 15 |
| Скорость спуска бурового снаряда, не менее, м/мин | 15 |
| Скорость передвижения станка, км/час | 1,3 |
| Преодолеваемый подъем с опущенной мачтой | 12° |
| Пылеподавление | Мокрое, сухое |
| Применяемое напряжение, В | 380; 220; 36; 24; 5 |
| Удельное давление гусениц на грунт, кг/см | 1,2 |
| Удельное давление плит домкратов га грунт, кг/см | 1,2 |
Габаритное размеры, м:
|
10,3; 5,45; 15,45 15,0; 5,45; 6,5 |
| Масса станка, т | 80 |
| Климатические условия | От -40°С до +40°С |
