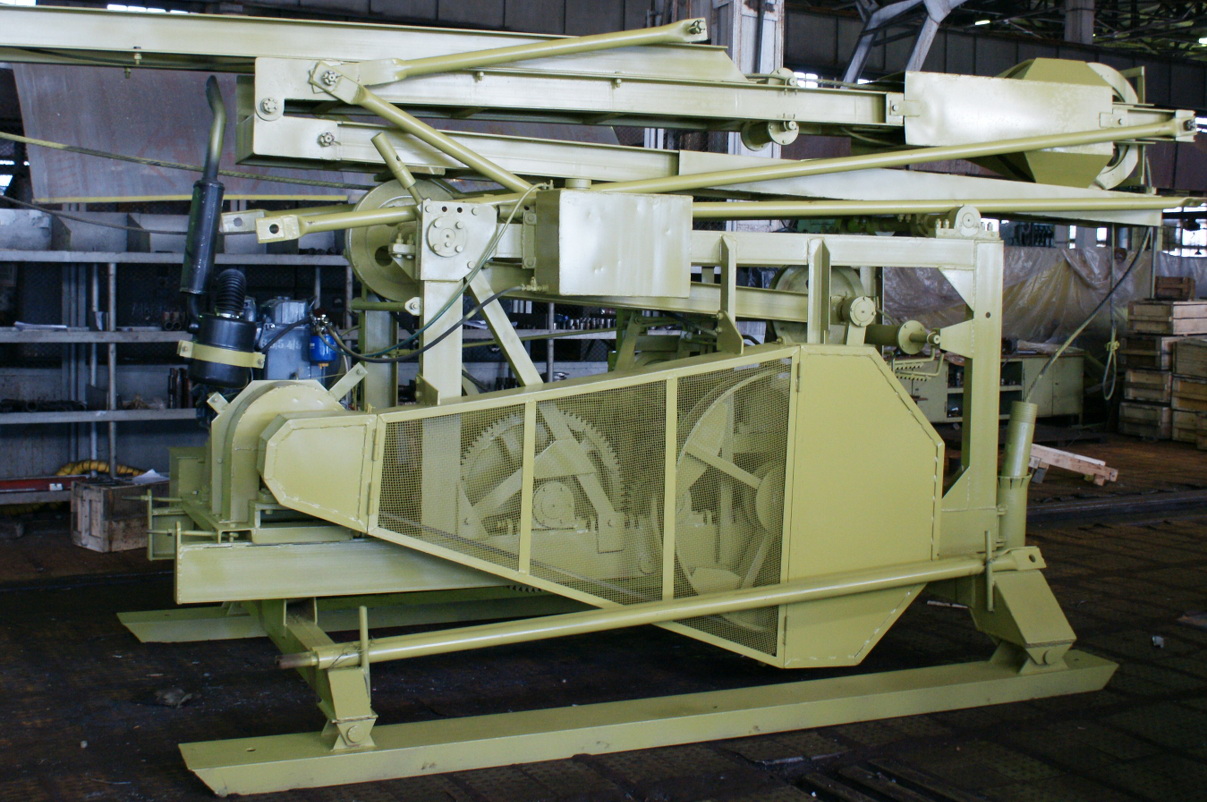

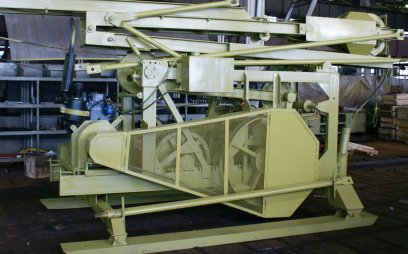

СБД-100

(буровой станок)

Станок буровой ударно-канатного действия СБД-100 предназначен для бурения вертикальных скважин диаметром 6" (Ф168 мм) и 8" (Ф219 мм), глубиной до 100 м с открытой поверхности для ведения геологоразведочных работ при изыскании и детальной разведке месторождений полезных ископаемых в рыхлых и коренных породах.

Станок может использоваться для бурения скважин вентиляционных водоотливных, гидрогеологических скважин для прокладки кабелей, а также скважин под взрывные работы.


Технические характеристики
Глубина бурения
с обсадными трубами	50
без обсадных труб	100
Диаметр бурения, '' (мм)	6 (168), 8 (219)
Максимальный вес бурового снаряда, кг	600
Величина хода бурового инструмента, мм	190-460
Частота ударов бурового инструмента, мм	50-65
Регулировка хода бурового инструмента	перестановка пальцев
Высота от устья скважины до оси головного блока, м	8,55
Высота от устья скважины до оси желоночного ролика, м	6,92
Способ передвижения	на санях
Лебедка инстрмуентальная
Грузоподъемность, кг	2000
Емкость барабана, м	120
Скорость навивки каната, м/сек	0,6
Диаметр каната, мм	19,5
свивка каната	левая
Лебедка желоночная
Грузоподъемность, кг	500
Емкость барабана, м	120
Скорость навивки каната, м/сек	1,5
Диаметр каната, мм	11
Габариты станка в рабочем положении, мм
Высота	9800
Длина	6000
Ширина	2260
Габариты в транспортном положении, мм
Высота	3050
Длина	6000
Ширина	2260
Вес станка, кг
с двигателем	3530
с инструментом и обсадными трубами	7910
